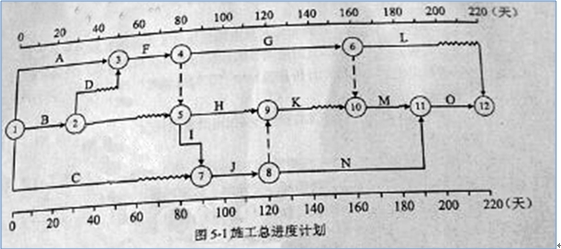

某工程，建设单位与施工单位签订了施工合同，合同工期为220天。经总监理工程师批准的施工总进度如图5-1所示，各项工作均按最早开始时间安排且匀速施工。

　　施工过程中发生如下事件：

　　事件1：工作B完成后，验槽发现工地地质情况与设计不符。设计变更导致工作D和E分别比原计划推迟10天和5天开始施工，造成施工单位窝工损失15万元。施工单位向项目监理机构提出索赔，要求工程延期15天、窝工损失补偿15万元。

　　事件2：工程开工后90天下班时，专业监理工程师检查各工作的实际进度为：工作G正常；工作H超前10天；工作I拖后10天；工作C拖后20天。

　　事件3：针对事件2，建设单位要求工程按原合同工期完成，施工单位对施工总进度进行了调整，将工作N持续时间压缩为60天。

　　问题：

　　1、指出图5-1所示施工总进度计划的关键线路以及工作H、K、M的总时差和自由时差。

　　2、事件1中，施工单位应向项目监理机构报送哪些索赔文件？项目监理机构应批准的工程延期和费用补偿分别为多少？说明理由。

　　3、事件2中，分别指出第90天下班时各工作时间进度对总工期的影响，并说明理由。

　　4、事件3中，指出计划调整后工作H、K、M的总时差和自由时差。

　　【参考答案】：

　　问题1：

　　关键线路：1-3-4-5-7-8-11-12工作H的总时差40天，自由时差10天工作K的总时差30天，自由时差20天工作M的总时差10天，自由时差10天问题2：

　　施工单位应向项目监理机构报送的索赔文件有：事件发生的28天内递交索赔意向通知书，详细说明索赔理以及要求追加的付款金额和延长的工期，并附必要的记录和证明材料。

　　工程延期的补偿为0.因为D工作延误10天，总时差10天，不会造成工期延长；E工作延误5天，总时差20天，不会造成工期延长。

　　费用索赔15万元。因为地质情况与设计不符属于建设单位责任。
