(三)成倍节拍流水施工示例

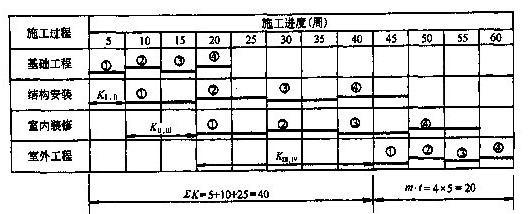

　　某建设工程由四幢大板结构楼房组成，每幢楼房为一个施工段，施工过程划分为基础工程、结构安装、室内装修和室外工程4项，其一般的成倍节拍流水施工进度计划如图2—8所示。

　　由图2-8可知，如果按4个施工过程成立4个专业工作队组织流水施工，其总工期为：To=(5+10+25)+4*5=60周

　　为加快施工进度，增加专业工作队，组织加快的成倍节拍流水施工：

　　(1)计算流水步距

　　流水步距等于流水节拍的最大公约数，即：K=min[5，10，10，5]=5

　　(2)确定专业工作队数目

　　每个施工过程成立的专业工作队数目可按公式(2—7)计算：

　　bj=tj/K(2—7)

　　式中bj——第j个施工过程的专业工作队数目；

　　tj——第／个施工过程的流水节拍；

　　K——流水步距。

　　在本例中，各施工过程的专业工作队数目分别为：

　　I——基础工程：bⅠ=5／5=1

　　Ⅱ——结构安装：bⅡ=10／5=2

　　Ⅲ——室内装修：bⅢ=10／5=2

　　Ⅳ——室外工程：bⅣ=5／5=1

　　于是，参与该工程流水施工的专业工作队总数n’为：n’=(1+2+2+1)=6

　　(3)绘制加快的成倍节拍流水施工进度计划图

　　在加快的成倍节拍流水施工进度计划图中，除表明施工过程的编号或名称外，还应表明专业工作队的编号。在表明各施工段的编号时，一定要注意有多个专业工作队的施工过程。各专业工作队连续作业的施工段编号不应该是连续的，否则，无法组织合理的流水施工。

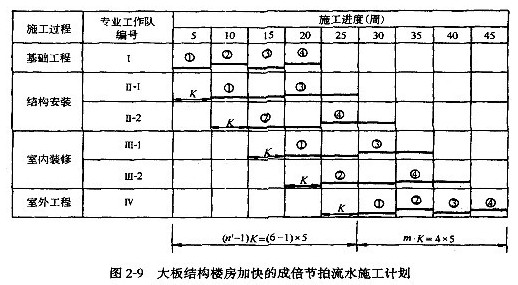

　　根据图2-8所示进度计划编制的加快的成倍节拍流水施工进度计划如图2-9所示。

　　(4)确定流水施工工期

　　由图2-9可知，本计划中没有组织间歇、工艺间歇及提前插入，故根据公式(2—6)算得流水施工工期为：T=(m+n’-1)K=(4+6-1)*5=45(周)与一般的成倍节拍流水施工进度计划比较，该工程组织加快的成倍节拍流水施工使得总工期缩短了15周。

　　例题：（03年试题）某道路工程划分为4个施工过程、5个施工段进行施工，各施工过程的流水节拍分别为6、4、4、2天。如果组织加快的成倍节拍流水施工，则流水施工工期为（ 　）天。
　　A．40
　　B．30
　　C．24
　　D．20
　　答案：C

　　例题：（04年试题）某分部工程有3个施工过程，各分为4个流水节拍相等的施工段，各施工过程的流水节拍分别为6、6、4天。如果组织加快的成倍节拍流水施工，则流水步距和流水施工工期分别为（ 　）天。
　　A．2和22
　　B．2和30
　　C．4和28
　　D．4和36
　　答案：A
