二级建造师考试机电工程知识点：工程测量的方法,二级建造师中很多考生为此苦恼不堪。其实没有必要这样，我们只要对这些知识点多加注意，而且对知识点做好筛选和提炼，有的放矢地去学习，备考效率就会有所提高。今天就为大家梳理了二级建造师考试机电工程知识点：工程测量的方法，希望对你有所帮助。

　　1H412011　工程测量的方法

　　四、机电工程测量的基本原理与方法

　　(一)水准测量原理

　　水准测量的原理是利用水准仪提供的一条水平视线，测出两地面点之间的高差，然后根据已知点的高程和高差，推算出另一个点的高程。测定待测点高程的方法有高差法和仪高法两种。

　　1.高差法——采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法。

　　2.仪高法——采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。

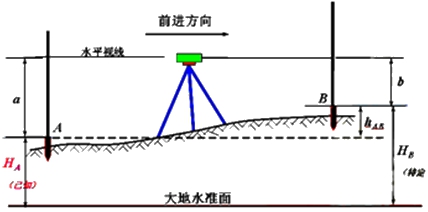

　　水准测量原理

　　【2015二级】水准测量采用高差法时，待定点的高程是通过(　)。

　　A.调整水准仪调试得出

　　B.计算得出

　　C.水准尺直接读出

　　D.微调补偿器得出

　　『正确答案』B

　　『答案解析』本题考查的是机电工程测量的基本原理与方法。高差法——采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法。参见教材P26。

　　(二)基准线测量原理

　　基准线测量原理是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。测定待定位点的方法有水平角测量和竖直角测量，这是确定地面点位的基本方法。每两个点位都可连成一条直线(或基准线)。

　　平面安装基准线不少于纵横两条。

　　相邻安装基准点高差应在0.5mm以内。

　　沉降观测采用二等水准测量方法。

　　例如，对于埋设在基础上的基准点，在埋设后就开始第一次观测，随后的观测在设备安装期间连续进行。

　　【2016二级】埋设在基础上的沉降观测点，第一次观测应在(　)进行。

　　A.观测点埋设后

　　B.设备底座就位后

　　C.设备安装完成后

　　D.设备调整后

　　『正确答案』A

　　『答案解析』本题考查的是机电工程测量的基本原理与方法。对于埋设在基础上的基准点，在埋设后就开始第一次观测，随后的观测在设备安装期间连续进行。参见教材P27。

　　五、工程测量的程序

　　无论是建筑安装还是工业安装的测量，其基本程序都是：确认永久基准点、线→设置基础纵横中心线→设置基础标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。

　　六、机电工程中常见的工程测量

　　(二)连续生产设备安装的测量

　　1.安装基准线的测设

　　中心标板应在浇灌基础时，配合土建埋设，也可待基础养护期满后再埋设。放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。设备安装平面基准线不少于纵、横两条。

　　2.安装标高基准点的测设

　　标高基准点一般埋设在基础边缘且便于观测的位置。标高基准点一般有两种：一种是简单的标高基准点;另一种是预埋标高基准点。

　　例如，简单的标高基准点一般作为独立设备安装的基准点;预埋标高基准点主要用于连续生产线上的设备在安装时使用。

　　3.连续生产设备只能共用一条纵向基准线和一个预埋标高基准点。

　　【2013二级】安装标高基准点一般设置在设备基础的(　)。

　　A.最高点

　　B.最低点

　　C.中心标板上

　　D.边缘附近

　　『正确答案』D

　　『答案解析』本题考查的是机电工程中常见的工程测量。标高基准点一般埋设在基础边缘且便于观测的位置。参见教材P27。

　　【2017】连续生产线上的设备安装标高测量应选用(　)基准点。

　　A.简单标高

　　B.预埋标高

　　C.中心标板

　　D.木桩式标高

　　『正确答案』B

　　『答案解析』本题考查的是机电工程中常见的工程测量。简单的标高基准点一般作为独立设备安装的基准点;预埋标高基准点主要用于连续生产线上的设备在安装时使用。参见教材P27。

　　(三)管线工程的测量

　　3.测量方法

　　(1)管线中心定位的测量方法

　　定位的依据：定位时可根据地面上已有建筑物进行管线定位，也可根据控制点进行管线定位。例如，管线的起点、终点及转折点称为管道的主点。其位置已在设计时确定，管线中心定位就是将主点位置测设到地面上去，并用木桩或混凝土桩标定。

　　(2)管线高程控制的测量方法

　　为了便于管线施工时引测高程及管线纵、横断面测量，应设管线敷设临时水准点。例如，水准点一般都选在旧建筑物墙角、台阶和基岩等处。如无适当的地物，应提前埋设临时标桩作为水准点。

　　(3)地下管线工程测量

　　地下管线工程测量必须在回填前，测量出起止点，窨井的坐标和管顶标高，应根据测量资料编绘竣工平面图和纵断面图。

　　(四)长距离输电线路钢塔架(铁塔)基础施工的测量

　　1.长距离输电线路定位并经检查后，可根据起止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩。中心桩测定后，一般采用十字线法或平行基线法进行控制，控制桩应根据中心桩测定，其允许偏差应符合规定。

　　2.当采用钢尺量距时，其丈量长度不宜大于80m,同时，不宜小于20m。

　　3.考虑架空送电线路钢塔之间的弧垂综合误差不应超过确定的裕度值，一段架空送电线路，其测量视距长度，不宜超过400m。

　　4.大跨越档距测量。在大跨越档距之间，通常采用电磁波测距法或解析法测量。

　　【2017二级】关于长距离输电线路铁塔基础设施测量的说法，正确的是(　)。

　　A.根据沿途实际情况测设铁塔基础

　　B.采用钢尺量距时的丈量长度适宜于80～100m

　　C.一段架空线路的测量视距长度不宜超过400m

　　D.大跨越档距之间不宜采用解析法测量

　　『正确答案』C

　　『答案解析』本题考查的是机电工程中常见的工程测量。(1)长距离输电线路定位并经检查后，可根据起、止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩，其直线投点允许偏差和基础之间的距离丈量允许偏差应符合规定。中心桩测定后，一般采用十字线法或平行基线法进行控制，控制桩应根据中心桩测定，其允许偏差应符合规定。(2)当采用钢尺量距时，其丈量长度不宜大于80m，同时，不宜小于20m。(3)考虑架空送电线路钢塔之间的弧垂综合误差不应超过确定的裕度值，一段架空送电线路，其测量视距长度，不宜超过400m。(4)大跨越档距测量。在大跨越档距之间，通常采用电磁波测距法或解析法测量。参见教材P28。
