　　知识点：预制梁板吊装

　　一、概述

　　1.构件达到规定强度时，用吊机移运至堆放场，在吊点位置下承垫横枕木，放置稳固。

　　2.堆放构件的场地应平整压实，不沉陷、不积水。

　　3.构件应按吊装次序、方向水平分层堆放，标志向外，板梁平放，一般不宜超过三层，要逐层支撑牢固，层与层间要以垫木隔开，相邻构件间要留出适当宽度的通道。

　　二、吊装方法

　　根据施工现场具体情况，选用不同的安装方法。

　　1.自行式吊机架设法

　　适用条件：平坦无水桥孔的中小跨径预制梁板安装。

　　(1)一台吊机架设法：吊装时，一般将吊机置于待吊装的桥孔中间，如果起吊能力足够也可以将吊机置于台后或者已经吊装完成的桥孔上。吊装应注意起吊绳与梁面的夹角不能太小，一般以45°～60°为宜，否则，应使用扁担梁。

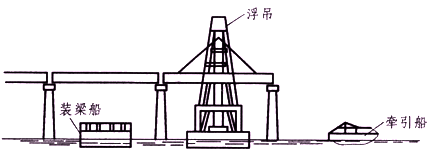

　　一台自行式吊机架设法

　　(2)两台吊机架设法：

　　用两台吊机各吊住梁的一端，同步提升将梁吊起架设安装。吊装时，根据情况，可以将两台吊机置于一孔或分别置于两孔。吊装应注意两台吊机相互配合，有专职起吊工统一指挥。

　　2.简易型钢导梁架设法：

　　将用型钢组拼成的导梁移运到架设桥孔，在简易钢导梁上铺设轻轨，将混凝土梁用轨道平车运到桥孔，再用墩顶龙门吊机将梁横移就位，之后随着架梁的需要，移动导梁和龙门架。

　　简易型钢导梁纵向移运

　　1-平车;2-牵引绳至2号绞车;3、7、8、11-风缆;4-牵引绳至3号绞车;5-木门架;6-导梁;9-牵引钢丝绳;10-人字扒杆;12-牵引绳至1号绞车

　　适用条件：地面有水，孔数较多的中小跨径预制梁板安装。

　　3.联合架桥机架设法：采用钢导梁配合墩顶龙门、托架等完成预制梁的安装。在导梁上铺设钢轨，托架通过钢轨托运龙门吊机在墩顶就位，系好缆风绳，将预制梁装上平车运到桥孔导梁上，利用两个龙门吊装就位或完成横移，接着导梁前伸，用龙门将未吊装好的梁吊装就位，托架托运龙门吊机前移，用同样程序吊装下孔。

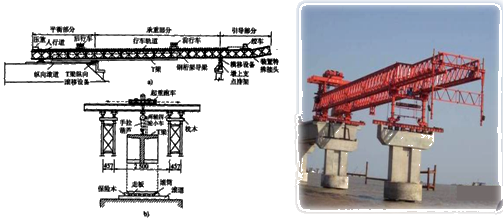

　　联合架桥机架梁

　　1-钢导梁;2-门式吊车;3-托架(运送门式吊车)

　　该法的特点是不受桥下支架，洪水威胁，架设过程中不影响桥下通车、通航。预制梁的纵移、横移、起吊、就位都比较方便，便于施工单位自行制造。缺点是架设设备用钢材较多，设备组件多，操作相对复杂一些。

　　适用条件：孔数较多的中型梁板吊装。

　　此法适合于架设30m跨径的多孔桥梁，但该法作业较复杂，需要熟练的操作工人，而且架梁前的准备工作和架梁后的拆除工作比较费时，因此，此法用于孔数多、桥较长的桥梁比较经济。

　　4.双导梁架桥机架设法：将轨道上拼装的架桥机推移到安装孔，固定好架桥机后将预制梁由平车运至架桥机后跨，两端同时起吊，横移小桁车置于梁跨正中并固定，将梁纵移到安装跨，固定纵移平车，用横移小平车将梁横移到设计位置下落就位，待一跨梁全部吊完，小桁车置于梁跨正中并固定，将纵移平车退到后端，前移架桥机，拆除前支架与墩顶联结螺栓，把前支架挂在鼻架上。重复上述程序进行下一跨梁的安装。

　　本法具备了联合架桥机的一切优点，并且不需要托架及墩顶龙门，整机性能好，设备更简洁，便于操作，使用更方便。

　　适用条件：孔数较多的重型梁吊装。

　　(适用于墩高、水深的情况下架设多孔中小型跨径的装配式梁桥，但不需要蝴蝶极，而配备双组导梁，故架设跨径可较大，吊装的预制梁可较重)

　　5.跨墩龙门架架设法：预制梁由轨道平车或者平板拖车运至桥孔一侧，用两台同步运行的跨墩龙门吊将梁吊起再横移到设计位置落梁就位。

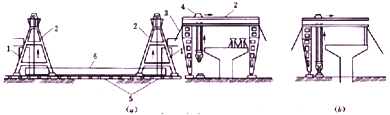

　　跨墩龙门架架设法

　　(a)跨墩龙门架架设;(b)墩侧高低脚龙门架架设

　　1-桥墩;2-龙门架吊机(自行式);3-风缆;4-横移行车;5-轨道;6-预制梁

　　此法的特点是桥跨较少时，架设速度快，架设时不需要特别复杂的技术工艺，作业人员用得也较少。缺点是桥下地形条件要求较高，当桥墩较高时稳定性较差。

　　适用条件：无水或浅水河滩，地形相对平坦，孔数较多的中型梁板安装。

　　(对于桥不太高，架桥孔数又多，沿桥墩两侧铺设轨道不困难的情况，可用此方法)

　　6.浮运、浮吊架梁：将预制梁用各种方法移装到浮船上，浮运到架设孔以后就位安装。

　　此法要求河流须有适当的水深，以浮运预制梁时不搁浅为准。同时水位应平稳或者涨落规律，流速及风力不大，河岸能修建适宜的预制梁装卸码头。其优点是桥跨中不需要设置临时支架，可以用一套浮运设备架设多跨同孔径的梁，设备利用率高，较经济，施工架设时浮运设备停留在桥跨时间短，对河流通航影响小。

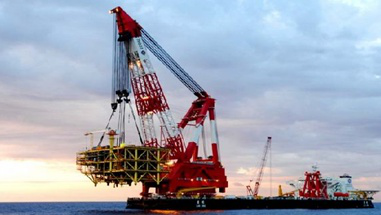

　　浮吊架梁法

　　浮运架设的方法有：

　　(1)起吊就位安装法

　　将预制大梁装载在一艘或两艘浮船中的支架枕木梁上，使梁底高度高于墩台支座顶面0.2～0.3m，然后浮船拖运至架设孔，充水入浮船，使浮船入水加深，降低梁底高度使大梁安装就位。

　　(2)浮船支架托拉架设法：将梁的一端纵向拖拉滚移到岸边的浮船支架上，再按移动式支架架设法的方法拖拉浮船至安装位置，用龙门架或人字扒杆安装就位。

　　(3)预制梁装船的方法有：

　　用大吨位、大伸幅的吊车将梁从岸上吊装至浮船上。

　　用大吨位、大伸幅的浮式吊机将梁从岸上吊至浮船上。

　　用栈桥码头将预制梁纵向拖拉上船。

　　用栈桥码头横移大梁上船。
