　　知识点：桥梁上部结构悬臂拼装施工

　　悬臂施工法拼装

　　1.概述

　　悬臂拼装施工包括块件的预制、运输、拼装及合龙。它与悬浇施工具有相同的优点，不同之处在于悬拼以吊机将预制好的梁段逐段拼装。

　　悬臂拼装施工具备以下优点：

　　(1)梁体的预制可与桥梁下部构造施工同时进行，平行作业缩短了建桥周期。

　　(2)预制梁的混凝土龄期比悬浇法的长，从而减少了悬拼成梁后混凝土的收缩和徐变。

　　(3)预制场或工厂化的梁段预制生产利于整体施工的质量控制。

　　2.悬拼法施工方法

　　梁段预制方法分长线法及短线法。

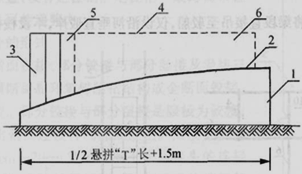

　　长线法台座

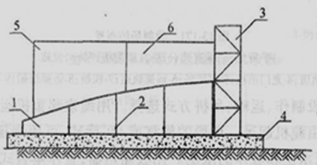

　　短线法台座

　　1-短线台座;2-可调底座;3-封闭式端模;4-基础;

　　5-配筑梁段;6-待浇梁段

　　(1)长线法，组成梁体的所有梁段均在固定台座上的活动模板内浇筑且相邻段的拼合面应相互贴合浇筑，缝面浇筑前涂抹隔离剂，以利脱模。优点是由于台座固定可靠，成桥后梁体线性较好，缺点是占地较大，地基要求坚实，混凝土的浇筑和养护移动分散。

　　(2)短线法，梁段在固定台座能纵移的模内浇筑。待浇梁段一端设固定模架，另一端为已浇梁段(配筑梁段)，浇毕达到强度后运出原配筑梁段，达到要求强度梁段为下一待浇段配筑，如此周而复始，台座仅需3个梁段长。优点是场地较小，浇筑模板及设备基本不需要移机，可调的底、侧模便于平竖曲线梁段的预制，缺点是精度要求高，施工要求严，施工周期相对较长。

　　(3)长线法施工工序：预制场、存梁区布置→梁段浇筑台座准备→梁段浇筑→梁段吊运存放、修整→梁段外运→梁段吊拼。

　　3.梁段的拼接施工

　　(1)墩顶梁段(0号块)可采用现浇或预制施工。如采用现浇施工时，具体要求与悬臂浇筑施工相同;如墩顶梁段采用预制吊装方案，可采用大型浮吊或架桥机吊装就位，作为基准块的0号块安装时必须精确就位，可采用能进行三向调整的滑移装置来实现。

　　220

　　(2)采用悬臂拼装法修建预应力混凝土连续梁或预应力混凝土悬臂梁桥时，应先将梁、墩临时锚固或在墩顶两侧设立临时支承。

　　(3)采用悬臂吊机、架桥机、缆索、浮吊悬拼安装时，应按施工荷载进行强度、刚度、稳定验算，使安全系数满足要求。施工注意事项如下：

　　①块件起吊安装前，应对起吊设备进行全面的安全技术检查，并按设计荷载的60%、100%、130%分别进行起吊试验。

　　②吊机重应符合设计要求，应注意吊机的定位和锚固，经检查符合要求后再进行起吊拼装。

　　③桥墩两侧块件宜对称起吊，以保证桥墩两侧平衡受力。

　　④应在施工前绘制主梁安装挠度变化曲线，悬臂拼装过程中应随时观测桥轴线安装挠度曲线的变化情况，并与设计值进行对比，遇到较大误差时应及时处理，以便控制块件的安装高程。

　　(4)各块件间的接缝施工应按设计规定办理。采用湿接缝拼接的块件，湿接缝混凝土应采用微膨胀混凝土。采用胶接缝拼装的块件，预应力管道口宜采取密封措施。

　　(5)采用胶接缝拼装的块件，涂胶前应就位试拼。粘胶剂一般采用环氧树脂，使用前应经过试验，符合设计要求方可使用。
