二、围堰的基本形式及构造

　　（一）土石围堰

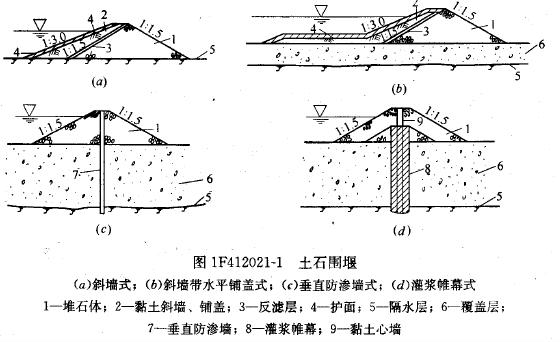

　　土石围堰可与截流戗堤结合，可利用开挖弃渣，并可直接利用主体工程开挖装运设备进行机械化快速施工，是我国应用最广泛的围堰形式。土石围堰的防渗结构形式有斜墙式、斜墙带水平铺盖式、垂直防渗墙式及灌浆帷幕式等。如图lF412021－l所示。

　　（二）混凝土围堰

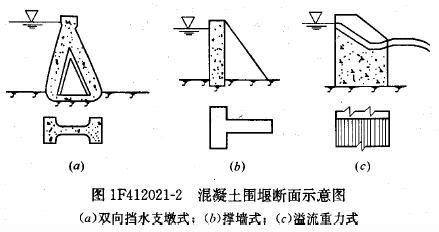

　　混凝土围堰是用常态混凝土或碾压混凝土建筑而成。混凝土围堰宜建在岩石地基上。混凝土围堰的特点是挡水水头高，底宽小，抗冲能力大，堰顶可溢流。尤其是在分段围堰法导流施工中，用混凝土浇筑的纵向围堰可以两面挡水，而且可与永久建筑物相结合作为坝体或闸室体的一部分。混凝土围堰结构形式有重力式（图1F412021－2）、拱型等形式。

　　（三）草土围堰

　　草土围堰是一种草土混合结构。草上围堰能就地取材，结构简单，施工方便，造价低，防渗性能好，适应能力强，便于拆除，施工速度快。但草土围堰不能承受较大的水头，一般适用于水深不大于6～8m，流速小于3～5m／s的中、小型水利工程。

　　（四）木笼围堰

　　木笼围堰是由圆木或方木叠成的多层框架、填充石料组成的挡水建筑物。它施工简便，适应性广，与土石围堰相比具有断面小，抗水流冲刷能力强等优点，可用作分期导流的横向围堰或纵向围堰，可在10～15m的深水中修建。但木笼围堰消耗木材量较大，目前很少采用。

　　（五）竹笼围堰

　　竹笼围堰是用内填块石的竹笼堆叠而成的挡水建筑物，在迎水面一般用木板、混凝土面板或填黏土阻水。采用木面板或混凝土面板阻水时，迎水面直立；用黏土防渗时，迎水面为斜墙。竹笼围堰的使用年限一般为1～2年，最大高度约为15m.

　　（六）钢板桩格形围堰

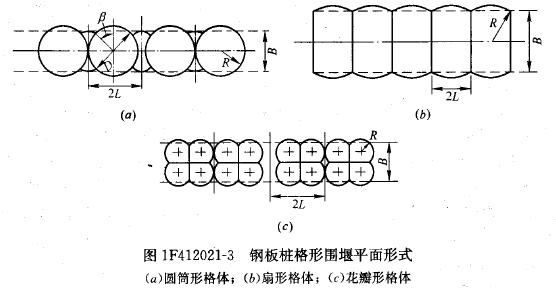

　　钢板桩格形围堰是由一系列彼此相连的格体形成外壳，然后在内填以土料或砂料构成。格体是土或砂料和钢板桩的组合结构，由横向拉力强的钢板桩连锁围成一定几何形状的封闭系统。钢板桩格形围堰按挡水高度不同，其平面形式有圆筒形格体、扇形格体、花瓣形格体（见图1F412021－3），应用较多的是圆筒形格体，圆筒形格体钢板桩围堰，一般适用的挡水高度小子15～18m，可以建在岩基或非岩基上，也可作过水围堰用。
