根据绘图规则,下列双代号网络图中的绘图错误有( )。

2015-12-03 10:41  建设工程教育网整理  【  【打印】【我要纠错】

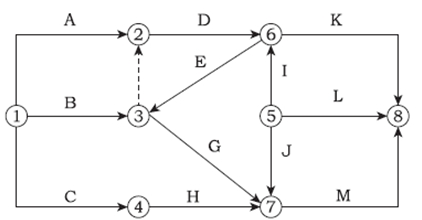

  根据绘图规则,下列双代号网络图中的绘图错误有()。

根据绘图规则,下列双代号网络图中的绘图错误有()。

  A.有多余虚工作

  B.存在循环回路

  C.节点编号有误

  D.有多个起点节点

  E.从箭线上引出箭线

查看答案解析

  【答案】BCD

  【解析】本题考查的是双代号网络图的绘制。节点②、③、⑥形成循环回路,③节点指向②节点属于编号错误,图中①节点和⑤节点都是起点节点。
