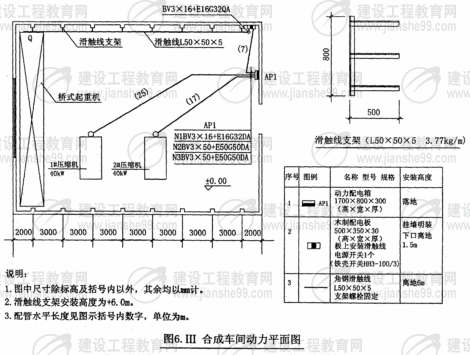

【提问】某化工厂合成车间动力安装工程，如图6.Ⅲ所示。

　　1．AP1为定型动力配电箱，电源由室外电缆引入，基础型钢采用10^#槽钢（单位重量为10㎏/m）

　　2．所有埋地管标高均为-0.2m，其至AP1动力配电箱出口处的管口高出地坪0.1m，设备基础顶标高为+0.5m，埋地管管口高出基础项面0.1m，导线出管口后的预留长度为1m，并安装1根同口径0.8m长的金属软管。

　　3．木制配电板引至滑触线的管、线与其电源管、线相同，其至滑触线处管口标高为+6m，导线出管口后的预留长度为1m.

　　4．滑触线支架采用螺栓固定，两端设置信号灯。滑触线伸出两端支架的长度为1m.

　　5．表中数据为计算该动力工程的相关费用：建/设工程/教育|网整理

　　管理费和利润分别按人工费的55％和45％计。

　　6.分部分项工程景清单的统一编码为：

　　问题：

　　1．根据图示内容和（（建设工程工程量清单计价规范势的规定，计算相关工程量和编制分部分项工程量清单。将配管、配线和滑触线的计算式填入答题纸上的相应位置，并填写答题纸表6.Ⅲ.1“分部分项工程量清单”。

　　2．假设管内穿线BV16mm²的清单工程量为60m，依据上述相关费用计算该项目的综合单价，并填入答题纸表6.111.2“分部分项工程量清单综合单价计算表”。建/设工程/教育|网整理

　　（计算过程和结果均保留两位小数）

　　问题1，答案为导线BV16m㎡的工程量计算为13*4=52m，请问为什么是乘4？图中不是标明规格是N1BV3*16吗？这意思不是3根吗？

　　问题2，题目背景给定BV16m㎡导线清单工程数量是60m，《分部分项工程量清单综合计算表》中管内穿线动力线路BV16m㎡数量为78.4，请问老师，这个78.4是怎么算出来的呀？

　　谢谢老师。

　　【回答】学员fhp412，您好！您的问题答复如下：

　　1.BV线简称塑铜线，名称为：一般用途单芯硬导体无护套电力电缆。

　　BV是BTV的缩写：B代表是类别：布电线，T代表导体为：铜导体，V代表绝缘为：聚氯乙烯。

　　E表示地线，16是线径，G表示水煤气管子敷设，32表示管子直径，DA表示沿地板暗敷设。

　　这些内容您了解即可。

　　图中给出的BV3*16+E16G32QA就表示3+1=4根线。

　　2.配电板预留长度第二条内容为“单独安装的铁壳开关、闸刀开关、启动器、母线槽进出线盒等，预留长度为0.3，以安装对象中心算起”（参考全国统一定额第三章第十一节配管配线，3.11.15条），因长木制配电板高度为0.5米，它中心点到上下边的距离为0.5/2，加上预留长度为0.3，所以整个预留有0.5/2+0.3. 60+（1.7+0.8+0.5/2+0.3+0.5/2+0.3+1）×4=78.4m.祝您学习愉快！

　　【追问】老师您说木制配电板要预留0.5/2+0.3，但为什么在式中这个您加了二次？图中只有一个木制配电板呀

　　【回答】学员fhp412，您好！您的问题答复如下：

　　第一个（0.5/2+0.3）为木制配电板预留线（动力配电箱至木制配电板）；

　　第二个（0.5/2+0.3）为木制配电板预留线（立管）．

　　★问题所属科目：注册造价工程师——建设工程造价案例分析
