【提问】我对管棚支护不理解，“管棚是由……长度应大于3M”。打在土中如何搭接？主要是没有看到过施工的图形。老师能提供施工的图形来讲解一下吗

　　【回答】您好：因为管棚是一种超前的支护方式，它是用打入钢管或插入钢板的方式做的支护，因为钢管和钢板不可能无限长，所以对两段管之间需要一定的搭接，虽然是在土中，也是可以搭接的就是在一段的钢管结束之前，提前打入第二段的管就可以，管棚的施工如下图所示：

　　【追问】我想请问例如上图全周形布置，书上104页最下行说间距300-500MM，在剖面图上钢管和钢管之间我认为没有连接起来，这样有支撑作用吗？钢管沿拱形外插角5-15度是什么意思？

　　【回答】学员jsczgw09，您好！您的问题答复如下：

　　这类加固方法，不是让钢管竖向顶着岩体起到加固的目的的，它是类似于房屋中的椽子那样接近于水平布置，靠很多打入的钢管平行排列，来达到加固的目的的因为这些钢管是需要从外面尽量水平的打入岩体的，这个打入的过程中，有时候会不得已有一定的角度，这个角度就是外插角度，请您看下图：

　　【追问】老师你好，管棚和小导管注浆超前支护我觉得很像，他们的区别，相同点不同点？谢谢。

　　【回答】学员yanhua2031，您好！您的问题答复如下：

　　1）管棚施工管棚是利用钢拱架与沿开挖轮廓线，以较小的外插角，向开挖面前方打入钢管或钢插板构成的棚架来形成对开挖面前方围岩的预支护。管棚是利用钢管或钢插板作为纵向预支撑、钢拱架作为横向环形支撑，构成纵、横向整体刚度较大的支护系统，阻止和限制围岩变形，提前承受早期围岩压力。

　　2）超前小导管注浆超前小导管注浆是在开挖前，先用喷射混凝土将开挖面和3m-6m范围内的隧道封闭，然后沿隧道周边向前方围岩内打入带孔小导管，并通过小导管向围岩压注起胶结作用的浆液，待浆液硬化后，坑道周围岩体就形成了有一定厚度的加固圈，从而保护开挖作业。

　　3）超前锚杆和超前小钢管是沿开挖轮廓线，以稍大的外插角，向开挖面前方安装锚杆或小钢管，形成对开挖面前方围岩的预锚固，在提前形成的围岩锚固圈的保护下进行施工作用。

　　超前小导管：

　　管棚支护

　　【追问】管棚施工管棚，超前小导管注浆超前，可不可以这么理解：二者材料要求不一样，外插角不一样，刚度不一样。

　　管棚施工管棚施工的时候，不需要喷射混凝土将开挖面和隧道封闭嘛？是不是先挖开后，然后支护呢？不像小导管是先支护，后开挖？麻烦老师哦。

　　【回答】学员free780707，您好！您的问题答复如下：

　　您的理解是正确的。从两者的定义可以看出两者是不同的施工方法和程序，包括材料、形状等都是不同的，您结合上面老师的解答做一个了解就可以了。

　　【追问】我计算的上题的答案应该是非标志的标准差＝30÷300＝0.1 不知道对不对？

　　【回答】您好！

　　根据教材P84-85 关于交替标准差的相关内容介绍N1=270；N0=30；N=300 P=N1/N=90%    q=N0/N=10%交替标志的标准差=根号下p*（1-p）=0.3请您对P84-85 的知识深入的学习，那么处理这样的问题就很轻松了。

　　【追问】管棚支护进入作业面里面后，工作面里面怎样再打入导管呢？是不是开挖时就要预留好管棚支护的位置，也就是说实际工作面比成型的断面大许多？大出来的面积就是用于管棚支护的？

　　【回答】学员hgfhgf123456，您好！您的问题答复如下：

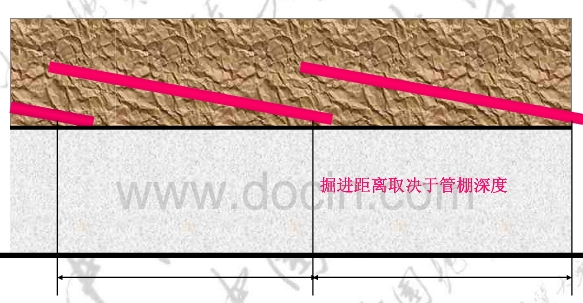

　　参考这个图，管棚有一个斜向的仰角，挖掘距离到了黑色竖线的位置，那么先支下一节管棚

　　★问题所属科目：一级建造师---市政公用工程管理与实务
